Hướng dẫn đầy đủ về thiết bị tiền xử lý kim loại và vật tư tiêu hao

Nền tảng của phân tích kim loại chính xác: Chuẩn bị mẫu

Thiết bị tiền xử lý kim loại và vật tư tiêu hao tạo thành giai đoạn đầu tiên quan trọng của quy trình xác định đặc tính vật liệu. Trước khi mẫu được đưa tới kính hiển vi—dù là nhiễu xạ tán xạ ngược quang học, điện tử quét hay điện tử—bề mặt của mẫu phải được chuẩn bị theo tiêu chuẩn cho thấy các đặc điểm cấu trúc vi mô thực sự mà không gây ra các hiện tượng từ việc cắt, lắp hoặc mài mòn. Một mẫu được chuẩn bị kém không thể sửa được ở giai đoạn chụp ảnh ; các lớp biến dạng, các vết lõm, vết nhòe và khoảng trống kéo ra được tạo ra trong quá trình chuẩn bị là vĩnh viễn và sẽ tạo ra các kết quả phân tích sai lệch.

Trình tự tiền xử lý tuân theo một tiến trình xác định: cắt → lắp → mài phẳng → đánh bóng thô → đánh bóng mịn → đánh bóng cuối cùng → khắc. Mỗi giai đoạn phụ thuộc vào sự kết hợp chính xác giữa khả năng của thiết bị và lựa chọn vật tư tiêu hao. Phạm vi vật tư tiêu hao—bột khảm kim loại, vải đánh bóng, chất lỏng alumina, huyền phù kim cương và dung dịch keo silicon dioxide—mỗi loại đều phục vụ một chức năng cụ thể trong chuỗi này và không thể thay thế cho nhau.

Thiết bị tiền xử lý kim loại : Dụng cụ cốt lõi

Một phòng thí nghiệm chuẩn bị đồ kim loại hoàn chỉnh cần có một bộ dụng cụ, mỗi dụng cụ được thiết kế cho một giai đoạn xử lý mẫu cụ thể. Việc lựa chọn thiết bị phải tính đến độ cứng của vật liệu mẫu, yêu cầu về thông lượng và thông số kỹ thuật hoàn thiện bề mặt mà các kỹ thuật phân tích tiếp theo yêu cầu.

Thiết bị cắt và cắt

Máy cắt mài mòn và máy cưa dây kim cương chính xác là hai công nghệ cắt chính được sử dụng trong các phòng thí nghiệm luyện kim. Máy cắt mài mòn sử dụng bánh xe cắt được liên kết bằng nhựa hoặc bằng cao su quay với tốc độ 2.800–3.500 vòng/phút với dòng nước làm mát liên tục để giảm thiểu các vùng hư hỏng do nhiệt. Đối với hợp kim màu, bánh xe oxit nhôm là tiêu chuẩn; đối với vật liệu kim loại màu và gốm, bánh xe cacbua silic được ưu tiên. Máy cắt chính xác được trang bị các kẹp mẫu và bộ điều khiển tốc độ cấp liệu đạt được các lớp biến dạng do mặt cắt gây ra dưới 50 µm trong thép cứng, so với 200–500 µm đối với máy mài góc vận hành bằng tay. Máy cưa dây kim cương hoạt động với lực cắt thấp hơn đáng kể và là lựa chọn chính xác cho đồ gốm dễ vỡ, vật liệu bán dẫn và mẫu vật khảo cổ trong đó việc giảm thiểu thiệt hại cơ học là điều tối quan trọng.

Máy ép lắp

Máy ép nén nóng đóng gói các mẫu đã cắt trong nhựa nhiệt rắn hoặc nhựa nhiệt dẻo dưới nhiệt độ và áp suất được kiểm soát. Các thông số vận hành tiêu chuẩn cho các hợp chất gắn phenolic và epoxy là 150–180°C ở 250–300 bar , được giữ trong 4–8 phút, sau đó là chu trình xả áp làm mát bằng nước. Máy ép lắp tự động hiện đại thực hiện toàn bộ chu trình mà không cần sự can thiệp của người vận hành và cung cấp hình dạng lắp phù hợp—rất quan trọng đối với các hệ thống đánh bóng tự động sử dụng giá đỡ mẫu có dung sai chiều cao cố định. Đường kính xi lanh ép lắp (25 mm, 30 mm, 40 mm và 50 mm là tiêu chuẩn) xác định kích thước giá đỡ và phải phù hợp với đường kính giá đỡ mẫu của hệ thống đánh bóng trong phòng thí nghiệm.

Hệ thống mài và đánh bóng

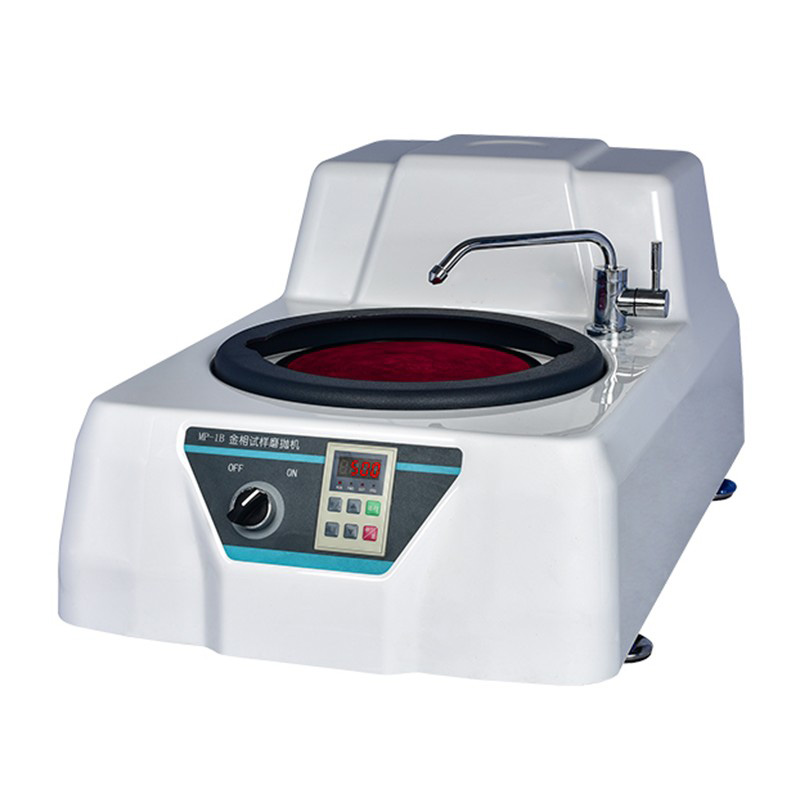

Máy mài và đánh bóng tự động là thiết bị đầu tư có tác động cao nhất trong phòng thí nghiệm luyện kim. Hệ thống bán tự động và hoàn toàn tự động sử dụng một trục lăn quay với đầu mẫu quay ngược chiều, áp dụng lực ép xuống có thể lập trình (thường là 10–50 N mỗi mẫu ), tốc độ quay (50–300 vòng/phút) và thời gian xử lý cho mỗi bước tiêu hao. Khả năng tái tạo của các hệ thống tự động giúp loại bỏ sự biến đổi giữa người vận hành với người vận hành trong quá trình hoàn thiện bề mặt và khả năng giữ cạnh—hai nguồn lỗi phổ biến nhất do chuẩn bị gây ra trong quy trình đánh bóng thủ công. Hệ thống lực trung tâm tác dụng lực lên toàn bộ cụm giá đỡ mẫu; các hệ thống lực riêng lẻ tác dụng lực được kiểm soát lên từng mẫu một cách độc lập, điều này cần thiết khi xử lý các mẫu có độ cứng khác nhau trong cùng một giá đỡ.

Bột khảm kim loại: Lựa chọn và hiệu suất hợp chất gắn kết

Bột khảm kim loại—còn được gọi là nhựa gắn hoặc hợp chất nhúng—có nhiều chức năng ngoài việc chỉ giữ mẫu ở dạng hình học thuận tiện. Vật liệu lắp phải đỡ cạnh mẫu trong quá trình mài và đánh bóng để tránh bị tròn, chống lại dung môi và chất ăn mòn được sử dụng trong các bước chuẩn bị tiếp theo và cung cấp đủ độ tương phản về độ cứng với mẫu để tránh việc đánh bóng giảm khác biệt.

Các loại hợp chất lắp đặt chính và tiêu chí lựa chọn của chúng là:

• Bột phenolic (Bakelite) — Sự lựa chọn tiêu chuẩn cho hợp kim sắt và hầu hết các kim loại công nghiệp mà việc giữ cạnh không quan trọng. Khô cứng thành một ngàm cứng, mờ đục với độ cứng Vickers khoảng 35–45 HV. Chịu được hầu hết các chất ăn mòn bao gồm thuốc thử nital và Keller. Nhiệt độ xử lý: 150–160°C.
• Bột Diallyl phthalate (DAP) — Được ưu tiên khi cần có khả năng giữ cạnh tốt hơn, chẳng hạn như đối với lớp phủ, lớp cứng và xử lý bề mặt. Giá đỡ DAP cứng hơn phenolic (50–60 HV) và có độ co thấp hơn trong quá trình xử lý, tạo ra sự tiếp xúc giữa mẫu với giá đỡ tốt hơn và giảm nguy cơ hình thành khe hở dẫn đến làm tròn cạnh.
• Bột epoxy chứa khoáng chất — Được sử dụng cho các mẫu yêu cầu giữ cạnh tối đa và kháng hóa chất. Các hạt độn (thường là oxit nhôm hoặc cacbua silic) làm tăng độ cứng của ngàm lên 60–80 HV và cải thiện khả năng đánh bóng đến mức gần hơn với nhiều mẫu kim loại, làm giảm độ chênh lệch.
• Bột gắn dẫn điện — Các hợp chất phenolic chứa đầy than chì hoặc đồng tạo ra các giá đỡ dẫn điện để phân tích SEM và EBSD mà không cần lớp phủ phún xạ. Giá trị độ dẫn của 10⁻² đến 10⁻¹ S/cm có thể đạt được với các công thức chứa đầy đồng.

Đối với các mẫu nhạy cảm với nhiệt—chất hàn, polyme và hợp kim có điểm nóng chảy thấp—hệ thống epoxy hoặc acrylic xử lý nguội thay thế hoàn toàn việc lắp nén nóng, xử lý ở nhiệt độ phòng dưới áp suất tối thiểu trong 8–24 giờ.

Vải đánh bóng kim loại: Nap, độ cứng và ứng dụng phù hợp

Lựa chọn vải đánh bóng là một trong những quyết định tiêu hao quan trọng nhất trong quá trình chuẩn bị kim loại vì vải kiểm soát hình dạng cắt của huyền phù mài mòn được sử dụng ở mỗi bước đánh bóng. Chất liệu vải, độ cao của lớp lót và độ cứng xác định cách các hạt mài mòn được giữ và mức độ chúng di chuyển tự do trên bề mặt mẫu thử—ảnh hưởng trực tiếp đến tốc độ loại bỏ vật liệu, độ sâu vết xước và sự hình thành vết xước.

Một lỗi chuẩn bị phổ biến là sử dụng vải có chiều cao quá cao ở giai đoạn đánh bóng kim cương. Vải có độ ngủ cao cho phép các hạt mài mòn di chuyển tự do và có các hướng ngẫu nhiên, tạo ra vết xước đa chiều và tăng độ nhám giữa các pha có độ cứng khác nhau. Các loại vải cứng, có độ trễ thấp được sử dụng với hệ thống treo kim cương tạo ra các vết xước nông hơn, có hướng hơn được loại bỏ một cách hiệu quả ở bước đánh bóng tiếp theo.

Đánh bóng chất lỏng mài mòn: So sánh kim cương, Alumina và Silicon Dioxide

Ba họ chất lỏng mài mòn đánh bóng chính được sử dụng trong quá trình chuẩn bị kim loại—dung dịch kim cương, chất lỏng đánh bóng alumina và silicon dioxide dạng keo—chiếm các vị trí riêng biệt trong trình tự chuẩn bị và được lựa chọn dựa trên vật liệu được chuẩn bị, độ hoàn thiện bề mặt cần thiết và kỹ thuật phân tích tiếp theo.

Chất lỏng đánh bóng kim cương

Chất đình chỉ đánh bóng kim cương là chất mài mòn chính cho các giai đoạn đánh bóng thô và trung gian. Các hạt kim cương đơn tinh thể hoặc đa tinh thể tổng hợp được lơ lửng trong chất mang gốc nước hoặc gốc dầu ở nồng độ 0,1–2,0 carat trên 100 mL . Các cấp kích thước hạt nằm trong khoảng từ 9 µm (thô) đến 6 µm, 3 µm, 1 µm và 0,25 µm (mịn), với mỗi bước sẽ loại bỏ lớp xước do cấp trước đó tạo ra. Độ cứng 10 của kim cương trên thang Mohs giúp nó có hiệu quả trên tất cả các vật liệu kim loại và gốm, bao gồm thép cứng trên 65 HRC, cacbua vonfram và gốm alumina không thể đánh bóng bằng chất mài mòn mềm hơn. Huyền phù kim cương gốc nước tương thích với hầu hết các loại vải đánh bóng và là lựa chọn tiêu chuẩn cho các hệ thống tự động; huyền phù gốc dầu làm giảm sự ăn mòn nước trên các kim loại phản ứng như hợp kim nhôm và magie.

Chất lỏng đánh bóng Alumina

Huyền phù đánh bóng Alumina (Al₂O₃) được sử dụng chủ yếu để đánh bóng từ trung cấp đến đánh bóng cuối cùng các kim loại màu, hợp kim đồng, nhôm và titan. Có sẵn ở dạng alpha-alumina (đơn tinh thể, cứng hơn, mạnh hơn) và gamma-alumina (đa tinh thể, mềm hơn, tạo ra lớp hoàn thiện mịn hơn), ở kích thước hạt từ 0,05 µm, 0,3 µm và 1,0 µm . Huyền phù Alumina thường được áp dụng trên vải len hoặc vải tổng hợp có độ ngủ trung bình và đạt được giá trị độ nhám bề mặt Ra <5 nm trên hợp kim nhôm. Hạn chế chính của alumina là xu hướng bám vào các kim loại mềm, đặc biệt là nhôm và đồng nguyên chất, để lại cặn màu trắng có thể nhìn thấy dưới kính hiển vi và có thể bị xác định nhầm là các hạt ở pha thứ hai. Làm sạch siêu âm kỹ lưỡng bằng isopropanol sau khi đánh bóng alumina là điều cần thiết trước khi tiến hành ăn mòn hoặc kiểm tra SEM.

Chất lỏng đánh bóng Silicon Dioxide (Silica dạng keo)

Huyền phù silicon dioxide dạng keo—thường được gọi là OPS (dung dịch đánh bóng oxit)—là chất mài mòn đánh bóng cuối cùng tiêu chuẩn để chuẩn bị mẫu EBSD và cho các vật liệu yêu cầu chất lượng bề mặt cao nhất. Các hạt silica keo của 0,02–0,06 µm trong chất mang có tính kiềm nhẹ (pH 9,5–10,5) thực hiện đồng thời cả mài mòn cơ học và hòa tan hóa học của lớp bề mặt bị biến dạng. Hoạt động cơ hóa học này loại bỏ lớp biến dạng vô định hình mỏng còn sót lại sau khi đánh bóng kim cương—một lớp không nhìn thấy được dưới kính hiển vi quang học nhưng tạo ra chất lượng mẫu Kikuchi kém trong EBSD. Silica keo đặc biệt hiệu quả trên hợp kim titan, siêu hợp kim niken, thép không gỉ và kim loại chịu lửa. Thời gian xử lý của 15–45 phút trên máy đánh bóng rung hoặc 2–5 phút trên máy đánh bóng quay với vải hóa cơ là điển hình. Độ pH kiềm đòi hỏi phải xử lý cẩn thận và rửa kỹ để tránh làm ố bề mặt, đồng thời phải tránh để huyền phù silica dạng keo bị khô trên vải hoặc bề mặt mẫu vật vì gel khô khó loại bỏ mà không làm hỏng bề mặt.

Xây dựng trình tự chuẩn bị: Kết hợp thiết bị và vật tư tiêu hao với nguyên liệu

Chuẩn bị đồ kim loại hiệu quả đòi hỏi phải lựa chọn thiết bị và vật tư tiêu hao theo trình tự tích hợp thay vì tách biệt. Các nguyên tắc sau đây hướng dẫn thiết kế trình tự cho các loại vật liệu:

• Hợp kim sắt cứng (thép >400 HV) — Giá nén nóng với DAP hoặc bột chứa khoáng chất → Giấy mài SiC 220/500/1200 grit → 9 µm kim cương trên vải cứng → 3 µm kim cương trên vải trung bình → 1 µm kim cương trên vải ngắn → keo silica trên vải hóa cơ cho EBSD, hoặc ăn mòn trực tiếp sau 1 µm đối với kính hiển vi quang học.
• Hợp kim nhôm — Giá đỡ epoxy xử lý nguội (để tránh ảnh hưởng cứng lại do lão hóa do nhiệt ép) → Giấy SiC → 3 µm kim cương trên vải vừa → 0,3 µm alumina trên vải mềm → 0,05 µm keo silica trên máy đánh bóng rung cho EBSD. Tránh áp lực quá mức ở tất cả các giai đoạn đánh bóng để tránh làm nhòe lớp nền mềm.
• Cacbua xi măng và gốm sứ — Giá đỡ phenolic hoặc dẫn điện → đĩa mài kim cương (70–125 µm) → 15 µm kim cương trên vải cứng → 6 µm kim cương → 3 µm kim cương → 1 µm kim cương trên vải ngắn. Alumina và keo silica thường không hiệu quả đối với các vật liệu cứng hơn 1.500 HV.
• Sơn phun nhiệt và hệ thống đa lớp — Hút chân không tẩm epoxy trước khi lắp để lấp đầy độ xốp của lớp phủ và ngăn ngừa hiện tượng bong tróc → DAP hoặc giá đỡ chứa đầy khoáng chất → mài áp suất thấp để giảm thiểu sự tách lớp phủ → chuỗi kim cương mịn với lực giảm. Khả năng giữ cạnh là tiêu chí chất lượng hàng đầu; sự hình thành nhẹ nhõm giữa chất nền và lớp phủ vượt quá 0,5 µm làm cho việc đo độ dày lớp phủ không đáng tin cậy.

Việc ghi lại trình tự chuẩn bị hoàn chỉnh—bao gồm kiểu thiết bị, nhãn hiệu và cấp độ vật tư tiêu hao, lực tác dụng, tốc độ trục lăn và thời gian xử lý—cho từng loại vật liệu cho phép các phòng thí nghiệm tái tạo kết quả một cách nhất quán giữa các người vận hành và theo thời gian, đây là yêu cầu cốt lõi đối với các cơ sở thử nghiệm vật liệu được chứng nhận ISO/IEC 17025.
